Sistemas de engrase tradicional

Línea doble

Línea doble

Este sistema, por su concepción, es el más versátil, fiable y duradero de todos los sistemas.

Su funcionamiento se basa en el suministro de lubricante a los dosificadores mediante doble tubería, que son presurizadas y despresurizadas alternativamente.

Este sistema de lubricación es indicado para todo tipo de aplicación y principalmente para condiciones extremas de trabajo y con grandes distancias de instalación.

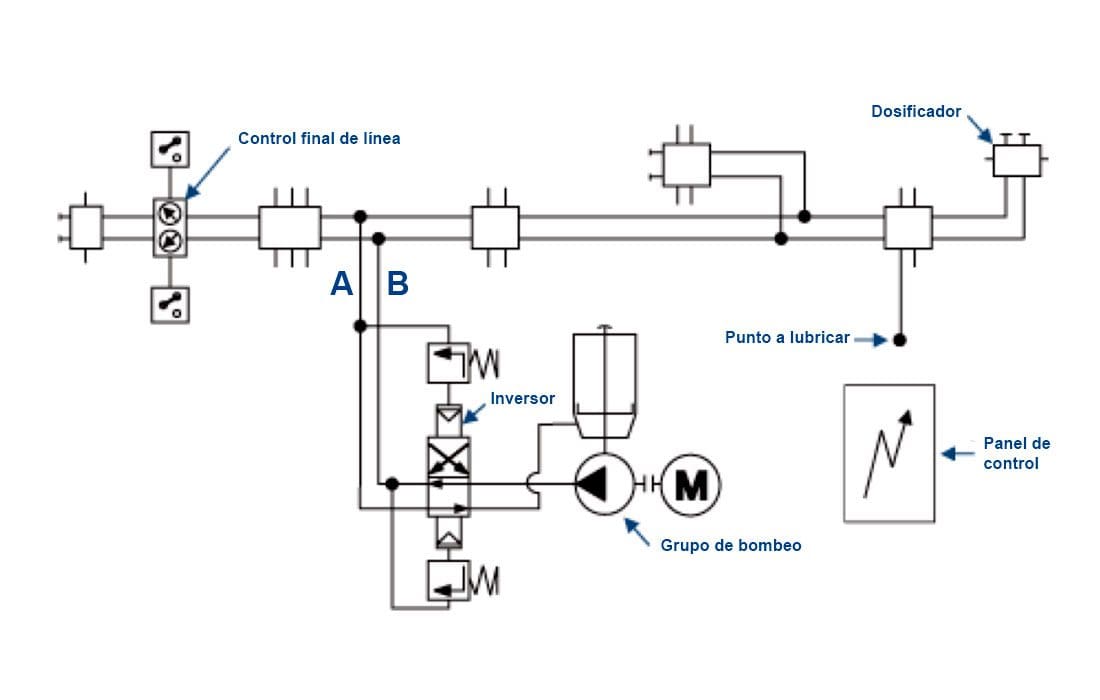

En la primera mitad del ciclo el lubricante es bombeado a la línea principal (A) y la línea principal (B) se conecta con la línea de descarga. El lubricante que es también el medio de control del sistema, es conducido a los dosificadores. Los pistones de los dosificadores se desplazan hasta su posición tope, expulsando cada uno la cantidad exacta de grasa. Una vez los dosificadores han suministrado el lubricante hasta los puntos de consumo, el sistema se cierra hidráulicamente, lo que provoca que la presión de la línea principal (A) se eleve hasta una presión fijada por un transductor o válvula de presión. La unidad de control apaga la bomba y ordena al inversor liberar la línea principal (A). En este punto la mitad de los puntos de lubricación del sistema han sido lubricados. En la segunda mitad del ciclo, la línea principal (B) se presuriza y el ciclo de engrase continúa de la misma forma.

Ventajas:

  • El funcionamiento es totalmente hidráulico, no tiene muelles que con el trabajo podrían adquirir fatiga.
  • Regulación de capacidad de inyección, punto por punto, según las necesidades de cada rozamiento.
  • El número de puntos a engrasar puede ser ilimitado.
  • Pueden aumentarse o disminuirse en función de la incorporación de nuevos puntos de engrase.
  • Los dosificadores disponen de control visual de la instalación.
  • Monitorización visual o eléctrica de cada par de salidas de los dosificadores.
  • Si un cojinete se atasca o una salida falla el resto de salidas continúan funcionando normalmente.
  • Regulación de caudal por salida, incluso terminada la instalación.
